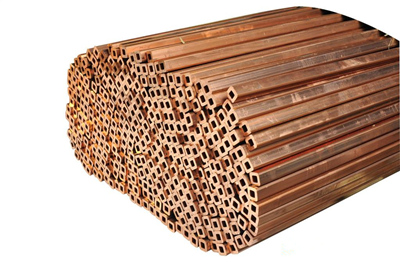

方形紫銅管又稱為異形紫銅管，區(qū)別于紫銅圓管。用途特殊，主要用于汽車發(fā)動機和電爐等一些特別機械性能上的感應(yīng)線圈或流水冷凝管。

     矩方形紫銅管為方形管狀，開口處為方形，成品有直條或者盤狀。現(xiàn)貨狀態(tài)一般為Y2狀態(tài)，也可定做Y態(tài)和M態(tài)。

 T2紫銅方管

●化學(xué)成分：

銅 Cu：≥99.90%

氧 O ：≤0.02%

砷 AS：≤0.02%

鋅 Zn：≤0.005%

鉛 Pb：≤0.03%

硼 P ：≤0.01%

鐵 Fe：≤0.15%

鈹 Sb：≤0.002%

鉍 Bi：≤0.002%

注 ：(雜質(zhì))≤0.05%

力學(xué)性能：抗拉強度σb (MPa)：≥275（硬態(tài)），245-325（半硬Y2態(tài)）

          伸長率δ5/%：40（M態(tài)）

●表面質(zhì)量：1.管材的內(nèi)表面應(yīng)光滑、整潔，不應(yīng)有裂紋、毛刺、起皮、氣孔、凹坑、劃傷和跳車痕跡等缺陷存在。但縱向拉痕、因拉制引起的表面麻面、氧化色、發(fā)紅等不做報廢依據(jù)。

2.管材內(nèi)寬大于100mm時，其內(nèi)表面粗糙度（Ra）應(yīng)不大于1.6pm；內(nèi)寬不大于100mm的管材內(nèi)表面的粗糙度應(yīng)不大于0.8pm。

3.管材的外表面不應(yīng)有裂紋、起皮、不允許有經(jīng)過檢查修理后引起外截面超差的明顯的折疊、氣泡、劃道、凹坑、碰傷和壓入物等缺陷存在。拉制痕跡、氧化色和變紅等不作此類缺陷依據(jù)。
